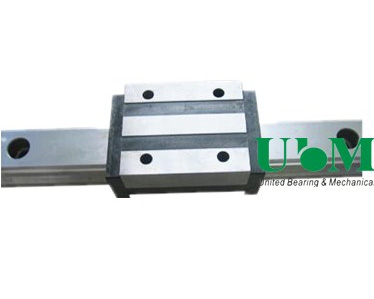

- Model: AH...B & BL series
AH...B & BL series
![](../admin/product/uppic/2017102614354126888.jpg)
Details
Type | Dimension of Assembly | Dimension of Slide carriage | Dimension of Guide rail | ||||||||||||
H | W | W2 | E | L | B×J | MQ×l | L1 | Oil Hole | T1 | N | W1 | H1 | F | d×D×h | |
UBM AH15B | 28 | 34 | 9.5 | 4.6 | 65 | 26×26 | M4×6 | 40 | Ф3 | 8.3 | 5 | 15 | 14 | 60 | 4.5×7.5×5.3 |
UBM AH20B | 30 | 44 | 12 | 5 | 75 | 32×36 | M5×8 | 49 | M6×1 | 7 | 15.6 | 20 | 18 | 60 | 6×9.5×8.5 |
UBM AH20BL | 91 | 32×50 | 63.4 | ||||||||||||
UBM AH25B | 40 | 48 | 12.5 | 7 | 90.5 | 35×35 | M6×10 | 57 | M6×1 | 11.8 | 15.6 | 23 | 22 | 60 | 7×11×9 |
UBM AH25BL | 113 | 35×50 | 79.1 | ||||||||||||
UBM AH30B | 45 | 60 | 16 | 9 | 108 | 40×40 | M8×13 | 72 | M6×1 | 10 | 15.6 | 28 | 26 | 80 | 9×14×12 |
UBM AH30BL | 131 | 40×60 | 94.3 | ||||||||||||
UBM AH35B | 55 | 70 | 18 | 9.5 | 120 | 50×50 | M8×13 | 80 | M6×1 | 15 | 15.6 | 34 | 29 | 80 | 9×14×12 |
UBM AH35BL | 146 | 50×72 | 105.8 | ||||||||||||
UBM AH45B | 70 | 86 | 20.5 | 14 | 146 | 60×60 | M10×16.5 | 105 | M8×1 | 18.5 | 16 | 45 | 38 | 105 | 14×20×17 |
UBM AH45BL | 171 | 60×80 | 129.8 |
