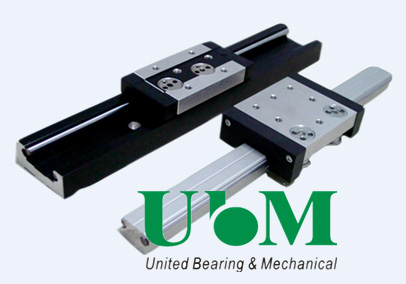

- Model： OSG series
OSG series
Details
| SETS | GUIDE RAIL SGR | SLIDE BASE SGB | |||||||||||||||||||||||
| OSG | H | W | W1 | H2 | dp | P | SHAFT | WEIGHT | T | m1 | m | W | H1 | L | B | L1 | S | U | K | BASIC LOAD N | POWER DISTANCE N.m | WEIGHT | |||
| DIAMETER | K/M | Yo | Zo | Mxo | Myo | Mzo | gf/m | ||||||||||||||||||
| OSG-20 | 30 | 60 | 26 | 18 | 5.5 | 60 | 6 | 1230 | 12 | 9.5 | 5.5 | 60 | 12 | 60 | 38 | 38 | M5 | M5 | 4.2 | 700 | 660 | 23.03 | 33.41 | 35.47 | 120 |
| OSG-25 | 35 | 80 | 30 | 21 | 6.5 | 60 | 8 | 2015 | 14 | 11 | 6.5 | 80 | 12 | 80 | 51 | 51 | M6 | M6 | 4.2 | 1000 | 1400 | 62.76 | 95.2 | 68 | 240 |
| OSG-30 | 40 | 100 | 36 | 25 | 6.5 | 60 | 10 | 2987 | 15 | 11 | 6.5 | 100 | 16.5 | 100 | 61 | 61 | M8 | M6 | 5.2 | 1800 | 2100 | 105.98 | 172.54 | 147.89 | 520 |
| OSG-40 | 50 | 130 | 47 | 31.5 | 8.5 | 60 | 12 | 5216 | 20 | 14 | 9 | 130 | 18 | 130 | 84 | 84 | M10 | M6 | 6.2 | 4000 | 4000 | 280.64 | 448 | 448 | 1130 |
