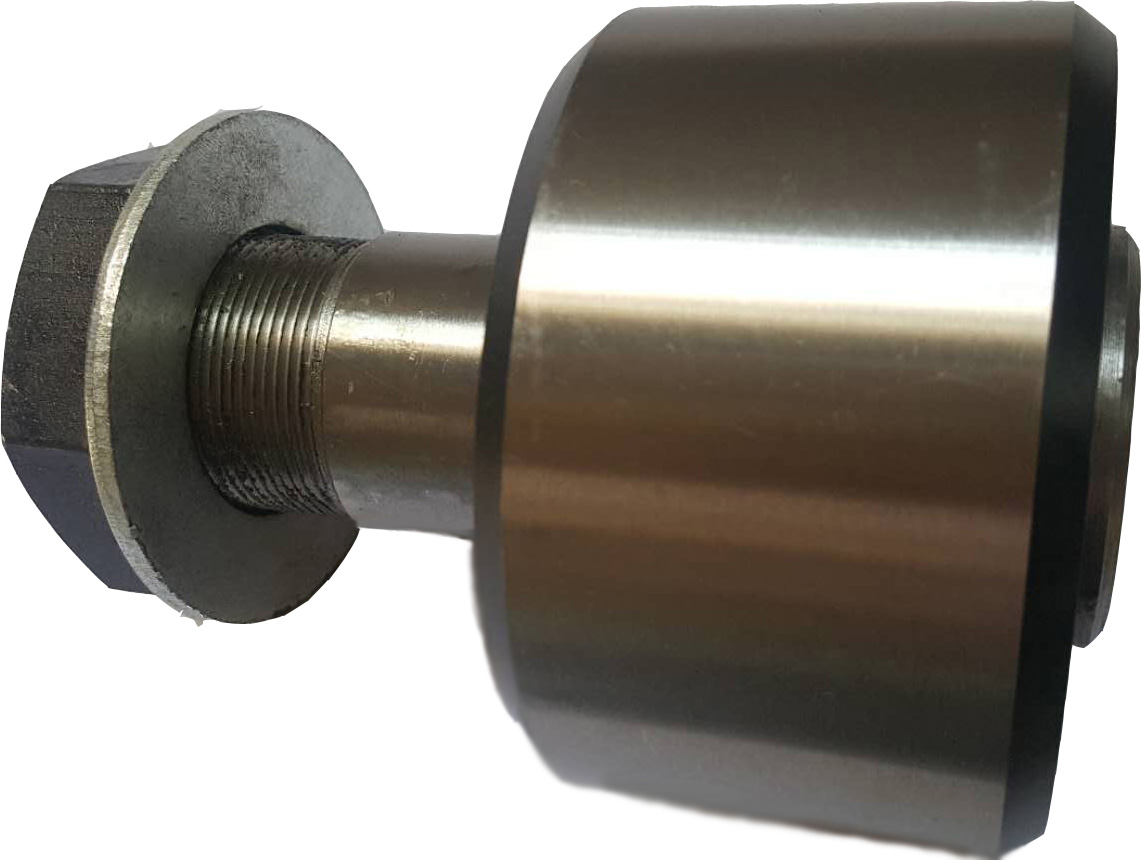

HPC series

Model： HPC series

Details

Designation		Dimensions

Item No.	Part	A	A	B	K	K	L	M	N	R	S	Mounting	Hole
	Number		Tolerance			Tolerance						Hole	Tolerance
UBM		mm
95063	HPC-40-1	40	0 -0.02	27.6	18	0 -0.02	36.5	19	M18x1.5	22	1.6	18.02	0 -0.02
95064	HPC-40	40	0 -0.02	30	14	0 -0.02	40	26	M14x2	18	1.6	14.02	0 -0.02
95065	HPC-47	47	0 -0.02	27.6	20	0 -0.02	40.5	21	M20x1.5	25.5	1.6	20.02	0 -0.02
95066	HPC-52	52	0 -0.02	33.6	20	0 -0.02	40.5	21	M20x1.5	25.5	1.6	20.02	0 -0.02
95068	HPC-50	50	0 -0.02	40	16	0 -0.02	50	35	M16x2	23	1.6	16.02	0 -0.02
95069	HPC-62-1	62	0 -0.02	44	24	0 -0.02	49.5	25	M24x1.5	32	1.6	24.02	0 -0.02
95070	HPC-62	62	0 -0.02	44	24	0 -0.02	58	35	M24x3	32	1.6	24.02	0 -0.02
95072	HPC-72	72	0 -0.02	44	24	0 -0.02	49.5	25	M24x1.5	32	1.6	24.02	0 -0.02
95074	HPC-76	76	0 -0.02	52	30	0 -0.02	69.5	40	M30x3.5	44.5	1.6	30.02	0 -0.02
95075	HPC-80	80	0 -0.02	52	30	0 -0.02	69.5	40	M30x3.5	44.5	1.6	30.02	0 -0.02
95076	HPC-85	85	0 -0.02	52	30	0 -0.02	69.5	40	M30x3.5	44.5	1.6	30.02	0 -0.02
95077	HPC-90	90	0 -0.02	52	30	0 -0.02	69.5	40	M30x3.5	44.5	1.6	30.02	0 -0.02
95078	HPC-100-1	100	0 -0.02	52	30	0 -0.02	69.5	40	M30x3.5	44.5	1.6	30.02	0 -0.02
95079	HPC-100	100	0 -0.02	52	30	0 -0.02	80	50	M30x3.5	44.5	1.6	30.02	0 -0.02
95080	HPC-125	125	0 -0.02	76	48	0 -0.02	105	60	M48x5	82.5	1.6	48.02	0 -0.02
95081	HPC-150	150	0 -0.02	76	64	0 -0.02	140	82	M64x6	82.5	1.6	64.02	0 -0.02
95082	HPC-200	200	0 -0.02	76	64	0 -0.02	140	82	M64x6	82.5	1.6	64.02	0 -0.02
97374	HPC-26	26	0 -0.02	20	10	0 -0.02	23	13	M10x1	13.1	0.8	10.02	0 -0.02
97375	HPC-30	30	0 -0.02	20	12	0 -0.02	25	14	M12x1.5	15.9	0.8	12.02	0 -0.02
97376	HPC-32	32	0 -0.02	22	12	0 -0.02	25	14	M12x1.5	15.9	0.8	12.02	0 -0.02
97377	HPC-35	35	0 -0.02	22	16	0 -0.02	32.5	18	M16x1.5	19.1	0.8	16.02	0 -0.02
